广州环控农业生物科技有限公司工厂化养鱼项目,增殖放流站设备




移动钢架式养殖水槽、陆基垃圾回收及水处理集装箱方案




一、项目背景

    近年来,在党中央推进生态文明建设的号召下,环境保护工作不断深入,各行各业在各轮环境保护工作推进与督查过程中,发生了翻天覆地的变化。水产养殖业也不例外,首当其冲的,当属全国各地轰轰烈烈的网箱拆除。日前,第四批中央环境保护督察全面启动,分别进驻吉林、浙江、山东等8省份,这也标志着中央环保督察将实现对31省份的全覆盖。环保督察风掀起一场轰轰烈烈饲料厂停产潮,四川、山东、浙江、海南等地涉及大批大小型饲料企业停产。

  此外、四川、湖北、江苏、湖南等地大批的江河库区网箱养殖,海南渔排养殖、甲鱼、对虾养殖,江苏、山东的燃煤锅炉对虾养殖等或清拆、关停、限令整改……

    在国家环保治理的重压之下,如何突破传统网箱养殖的限制,降低水产养殖对环境的污染,是当前水产养殖面临的严峻考验。广州环控农业生物科技有限公司顺应国家环保政策要求,结合自身现有专利,创造性的提出了利用可移动钢架跑道式养殖池进行高密度养殖,集装箱改造为水处理集装箱,外塘生态净化的新型循环水养殖新模式。充分结合现有高科技手段和技术,将水处理系统控制系统装入改装后的集装箱内,方便整体运输,部署快捷。使用集装箱,实现了废物再利用,节约资源,成本低廉。成功打造环保无污染,零排放的高密度循环水养殖新模式。

二、环控专利支持:

本养殖系统的研发和设计是由广州环控、武汉生物研究院和男孩研究所共同设计和研发,拥有如下专利:一种陆基支架跑道式养殖池及陆基受控循环水养殖系统,专利号:2018020501512740.7一种跑道式水循环养殖池的推水增氧系统,专利号:201820184310.7 一种保温式集装箱水处理控制系统,专利号:201820710767.7



三、系统特点

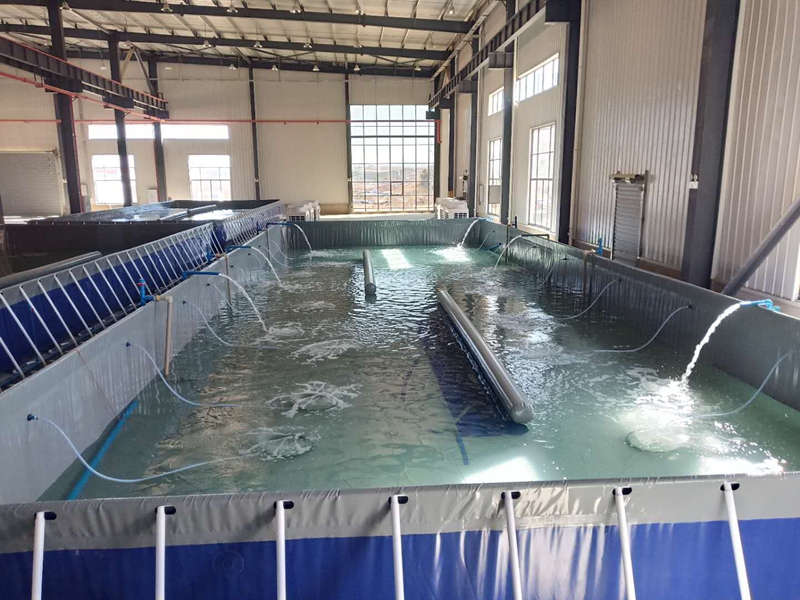

本移动钢架跑道式养殖池结构的主体框架由镀锌钢管拼装而成,池体采用超强PVC夹网布经高温热合而成,使用寿命达15年以上。本钢架养殖池的最大特点是设计为跑道式养殖池,具有如下优点:

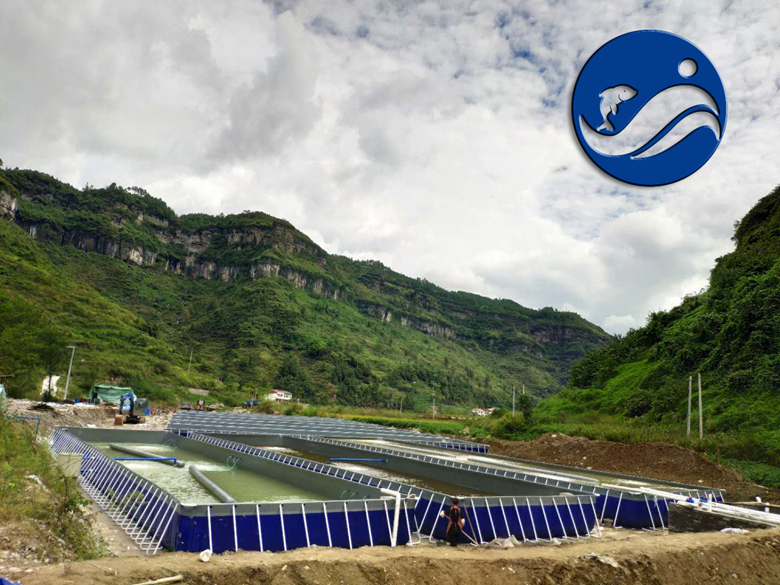

1.移动钢架跑道式养殖池对场地要求不高,可重复拆装,方便移动。农用地、池塘水库边的平地等均可安装。场地无需硬化,不破坏场地结构和用途,安装时间短,通水通电后即可使用。所有部件均在工厂按模块化方式定制生产,到场组装,方便快捷。

2. 当推水器打开时,养殖水槽内的养殖水顺着跑道流动,养殖品种则在水中逆水游动,使得养殖品种24小时都在运动,增强了体质,降低了患病风险,品质更好。吃起来口感更好,故名跑步鱼。

3. 跑道池两端的宽度大于跑道池两侧的宽度,养殖水流过两端时,水流速度降低,养殖水中的垃圾会在此沉淀下来。由于垃圾回收区低于养殖池底部10公分,有利于垃圾回收。

4. 钢架养殖池的进水口设有止回阀,从水处理集装箱处进水,只进不出。换水过程通过陆基水处理集装箱系统完成,由此减少换水量。确保了养殖池内的高密度和高溶氧度。这样才能真正实现100kg/m³的产量目标。

本系统的最大特点在于养殖水槽内所有的养殖废水通过环控专利产品气浮垃圾回收系统,将垃圾吸入垃圾回收池内进行沉淀。沉淀后的养殖废水被抽入水处理集装箱进行处理,经过处理后的养殖水已经达到国家农业灌溉用水标准。从水处理集装箱出来的养殖尾水最后进入生态净化区进行自然净化,确保了整个养殖流程对环境无污染。所有养殖尾水真正实现了重复利用,提高了水资源的利用率,既保护了环境,更降低了资源消耗,是可持续化发展的水产养殖新模式新方向。




四、系统优势

1. 对土地无要求:农用地也可建设,无需硬化和基建,不改变土地使用性质,只需一块平地即可安装,方便快速。

2. 排污率高:传统池塘工业化生态养殖系统中养殖区、集污区、生态净化区存在部分区域双向互相联通,没有完全隔离,这也导致养殖区的养殖废水废物无法完全排出,影响养殖区水质。广州环控设计的悬浮跑道式养殖池,设有单独的排污口,单向流通,与集污池单向隔离,使得排污率达到95%以上。

3. 节水节地:传统池塘工业化生态养殖系统要求养殖区与生态净化区的比例达到1:50以上,使用本系统的水处理集装箱技术,仅需1:5的比例即可完成养殖水的循环处理,节约土地资源和水域资源。同样面积的水域可以获得更高的产量,经济效益显著提高。

4. 养殖密度高: 采用集中排污,养殖区与水处理区完全隔离,防止了二次污染,水质更好,使得养殖密度能够大大提高,最大密度可达100kg/m³。

5. 视频监控:在设备及控制集装箱内安装了视频监控系统,可24小时监控养殖系统状态。养殖户利用手机APP即可实时查看养殖系统的运行状态,做到随时监控。

6. 智慧渔业互联网:综合利用现代互联网大数据,监控采集水质信息,可全程记录温度、PH、溶氧度、ORP、余氯等参数,水质异常及时报警提示,并在线给出水质处理建议。配套养殖流程系统可记录养殖数据,鱼苗、投料和生长状况,为养殖过程积累经验和数据。所有数据均存储在云端,可随时追溯查看




五、系统设计规划

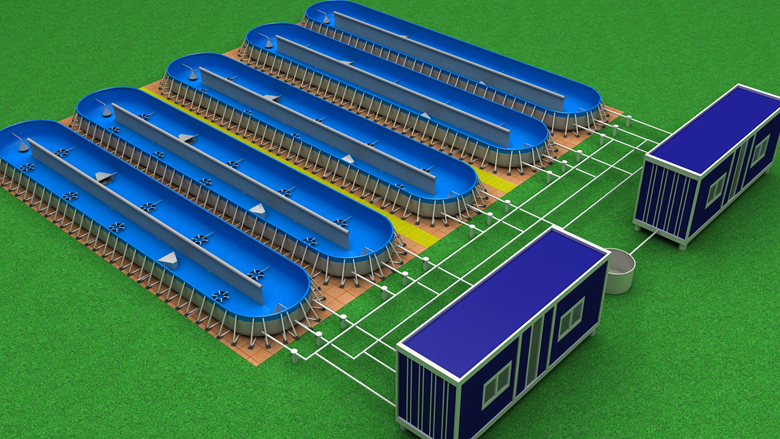

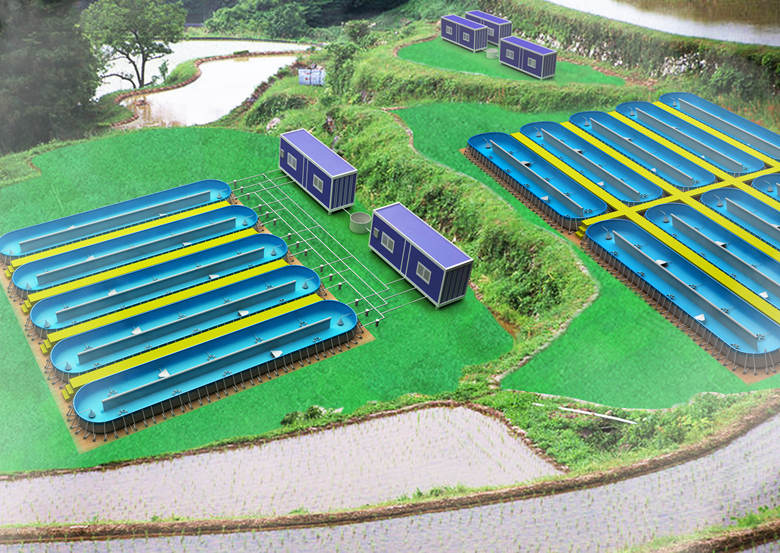

本系统总共设计有5个钢架跑道式养殖池,单个养殖池设计尺寸为27x7x1.32m,面积为189㎡,养殖水体体积为240m³,设计产量为240m³X120斤/m³=28800斤。5条水槽的设计总产量可达144000斤。

在水处理集装箱的配置上,我公司根据养殖池的总养殖水体体积、养殖密度、处理能力进行综合测算和规划,设计每5条养殖水槽配备两个水处理集装箱。此配置兼顾了处理能力和成本控制,以求达到最佳的性价比,节省设备投入的资金,又能达到理想的水处理效果。

六、系统运行流程

在本套系统中,养殖水槽、水处理集装箱和生态净化区是一个有机结合的整体,所有养殖水均在这个系统内部循环,对外零排放,无污染。养殖水从生态净化区补充给养殖水槽进行养殖,养殖水槽内中产生的残饵粪便等废物经过垃圾回收区多种方式处理后再进入水处理集装箱内进行处理,最后再从水处理集装箱排入生态净化区进行最后的生态净化。整个流程形成一个完整的循环,所有养殖水均在循环中被循环利用,使水资源得到了全部利用,大大降低了对水资源的要求和负担,节能环保,是真正可持续化发展的水产养殖新方向。

水处理集装箱内设有垃圾回收系统、水处理系统、增氧系统、水质监控系统、备用发电系统等各项子系统:

垃圾回收由气浮式垃圾回收系统通过管道连接至养殖池底部的垃圾回收口,通过水泵定时将垃圾回收区内沉淀池中的养殖废水抽入水处理集装箱内的水处理系统进行处理。

水处理系统设有垃圾回收较大颗粒的固体废物,过滤后的养殖废水再次进入蛋白质分离器进行分离,并将细小及蛋白物质进行回收,完全去除了水体中的微小杂物及蛋白。处理完毕后进入沸腾式生物过滤器做进一步处理,去除养殖废水中的氨氮、亚硝酸盐、硫化氢等溶解在养殖废水中的有害物。最后经过紫外线杀菌器进行杀菌处理,完成整个处理过程。通过进水管道送入养殖水槽所在的远水域进行生态净化,经过生态净化后的养殖水可达到渔业用水标准。真正意义上实现了养殖水在系统内的循环利用,绿色环保,无污染,零排放,高密度,高效率的养殖新模式。

增氧系统保函了大风量,高压力的三叶罗茨风机,可为养殖水槽提供强劲的增氧需求。养殖水槽内还配备有广州环控农业生物科技有限公司专利设计的增氧推水装置,利用增氧风机的动力来推动养殖水沿跑道流动,无需额外能源就能完成增氧和推水的功能更,节能高效。

水质监控系统设置在水处理系统的末端,用于实时检测水质,确保处理效果。配备有高精度传感器,对水质实施溶解氧、温度、pH、等参数全程实时在线监测,水质监控系统的数据返回PLC控制系统设备,由PLC实现无线远程监控、短讯和手机APP推送功能。

备用发电系统由配备ATS自切换系统,发电机组与市电并网运行,当检测到市电电压不稳,或者断电时,ATS自切换系统会在十几秒之内启动发电机组,接管整套供电系统,保证全套养殖系统的正常运行。当市电恢复后,发电机组会持续工作一段时间,确认市电稳定后发电机组停止工作,切换回市电供电。整个流程实现了全自动化控制,无需人工干预,保证了养殖系统的用电安全性和养殖品种的安全。也避免了因断电导致养殖品种缺氧死亡的重大安全隐患。

七、总结

    本套养殖系统综合运用了环保和现代工业化的理念,结合机械工程学、生物学、水处理化学、机电工程学、现代电子信息学等先进学科,对水产品进行高密度、高效率化生产。循环利用,环保无害是本养殖系统和方案的第一宗旨,也是未来水产养殖的必经之路。
